micro:bit用 サーボ＆ボイスコントロール基板
型式：KP-MB005
マイコンキット

micro:bit用 サーボ＆ボイスコントロール基板

￥7,920（税抜￥7,200）

79ポイント獲得できます

数量
カートに入れる

商品がカートに追加されました。

×
  • 型式
    ：KP-MB005
  • 納期
    ：3～5営業日出荷
  • 商品コード
    ：SD0205204

  • ヤマト運輸
    配送可能エリアおよび配送料金については ご利用ガイドをご確認下さい。

※アイコンの説明

この商品について問い合わせる

概要

レゴブロックをmicro:bitで動かそう！
micro:bit基板で「サーボモーターを動かす」「LEDを光らせる」「録音した音を鳴らす」制御ができます。
結合パーツを使って、制御基板を中心に自由に組み合わせてレゴブロックと一体化することで動くレゴブロックを製作可能！

詳細

【特徴】
当製品は「制御基板」「LED基板」「録音再生ボード」「サーボモーター」「レゴブロック結合パーツ」「アルミ製結合パーツ」で構成
されており、結合パーツを使って、制御基板を中心に自由に組み合わせてレゴブロックと一体化が可能です。
micro:bitを取り付けることで「サーボモーターを動かす」「LEDを光らせる」「録音した音を鳴らす」ができます。

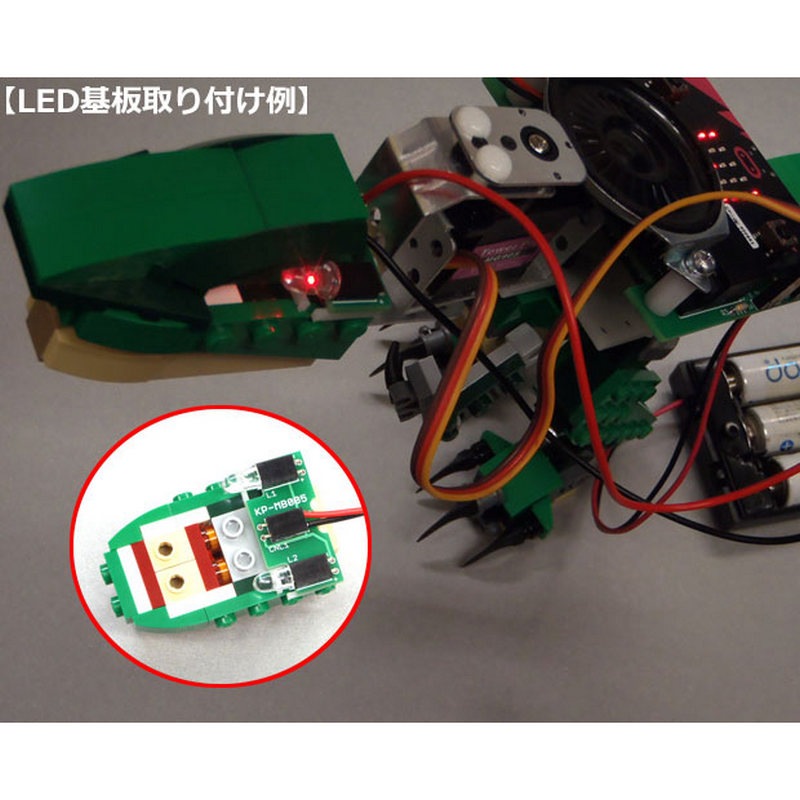

LEDの取り付け部分はソケット形式を採用しているのでレゴブロックに合わせて自分好みの色や大きさ(φ3～φ5mm)のLEDに差し替えられます。
また、製品には高輝度LED[φ5mm 赤色]が2個付属しています。


【仕様】
●電源電圧：標準 DC4.5V(4.5～5.0V可)
・スイッチ付き電池ボックス単3形×3
・micro USBコネクタ
●動作時電流：最大 約300mA
※付属サーボモーター1系統駆動時
●汎用I/O端子：2系統(デジタル入出力、アナログ入出力)
※サーボモーター出力にも設定可
●サーボモーター出力端子：1系統
　付属サーボモーター WR-MG90S×1
　・トルク:1.8kg・cm(4.8V時)
　・速度:0.10sec/60°(4.8V時)
　・サイズ:22.8×12.2×28.5mm
　※汎用I/O端子の使用で最大3系統まで拡張可能
●LED出力：1系統
・付属LED：高輝度LED赤 ×2
・LED配線長：約220mm
※LEDの差し替え可能
●結合端子：
・micro:bit専用端子 80P
・録音再生ボード V2 専用端子 12P＋2P
●レゴブロック結合用パーツ[POM(ジュラコン)製]：t2mm
●録音再生ボード V2
・録音時間：最大約40秒
※基板上のコンデンサマイクより録音可
・スピーカ出力：8Ω 最大0.5W
・付属スピーカ直径：40mm
●基板サイズ：
・制御基板：63.8(W)×63.8(D)×19.2(H)mm
　※レゴブロックサイズに準拠 8×8ブロック
・LED基板：31.8(W)×15.8(D)×4.0(H)mm
　※レゴブロックサイズに準拠 4×2ブロック

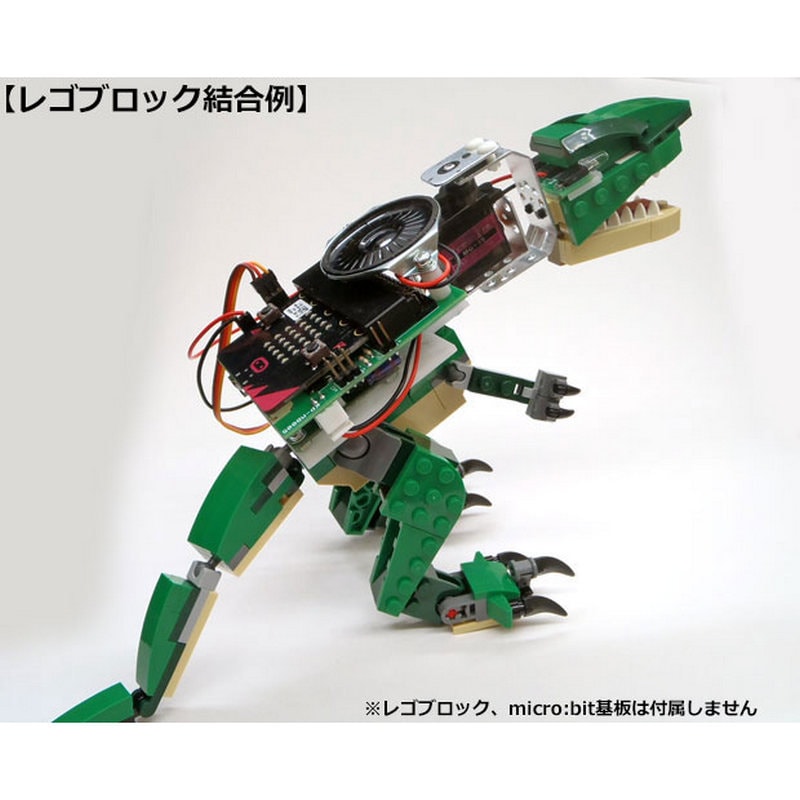

【レゴブロックへの組み込み例】 マイクロビット用サーボアンドボイスコントロール基盤をレゴブロックへの組み込みした例のイメージ

【プログラムガイド】 マイクロビット用サーボアンドボイスコントロール基盤をレゴブロックへの組み込みしたプログラムガイドのイメージ

★micro:bitおよびレゴブロックは付属しておりません。別途ご用意ください
