フィルムヒーター制御基板【キット】
型式：HET-ON4
電子工作キット・制御

フィルムヒーター制御基板【キット】

￥4,950（税抜￥4,500）

49ポイント獲得できます

数量
カートに入れる

商品がカートに追加されました。

×
  • 型式
    ：HET-ON4
  • 納期
    ：3～5営業日出荷
  • 商品コード
    ：SD0205019

  • ヤマト運輸
    配送可能エリアおよび配送料金については ご利用ガイドをご確認下さい。

※アイコンの説明

この商品について問い合わせる

概要

薄型ヒーターを温度制御

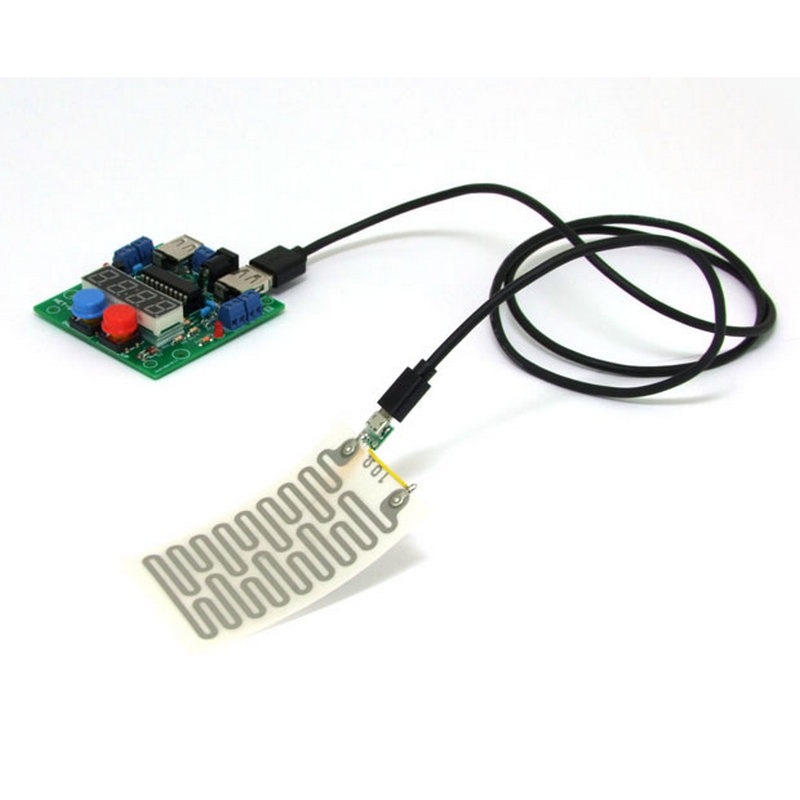

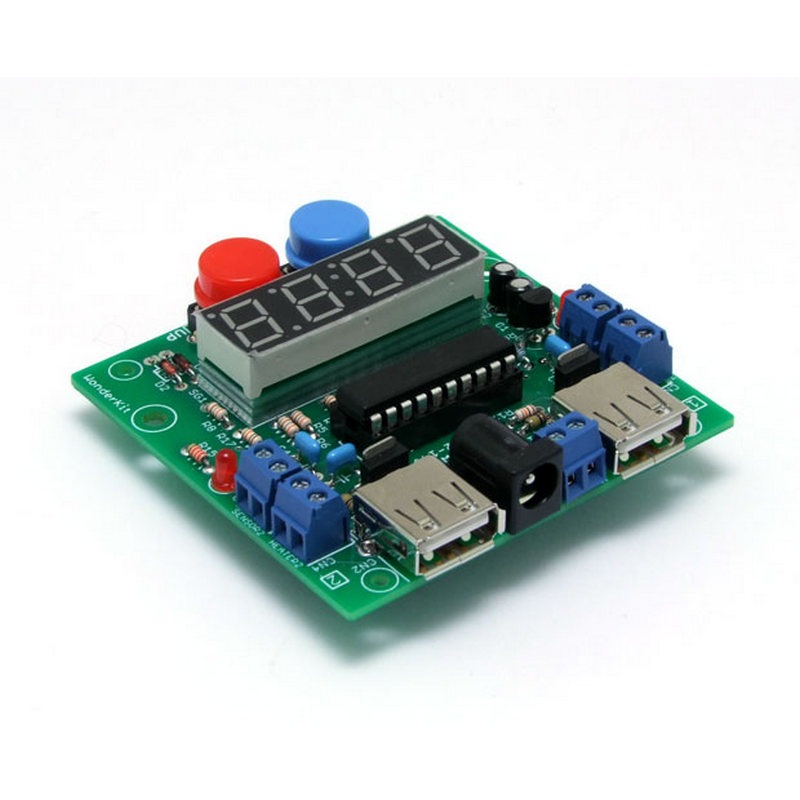

温度センサーと一体化したヒーターユニットにより設定した温度に応じてフィルムヒーターをON/OFFする制御基板です。 温度設定は5～70℃までの範囲で設定することができます。またPWM制御により、設定値付近の温度に近づくと自動で電力を制御し、ゆるやかに設定温度に近づける制御を行います。 表示は高輝度の７セグメントLEDを採用していますので液晶表示などと比べて夜間や屋外でも視認しやすくなっています。 2系統の取り付けが可能なので、ヒーターの面積を広げたり、2箇所の離れた所にヒーターを設置することができます。

詳細

【製品仕様】
●電源電圧：標準 DC12V(12～14.0V可)
　[コネクタ:　DCジャック φ2.1,汎用ねじ止め端子]
●動作電流：
　・1ヒーター時(可変　最大約 1.2A)
　・2ヒーター時(可変　最大約 2.4A)
●温度設定範囲：5～70℃(1℃単位)
　(出力1、出力2は同じ設定になります)
●温度表示：－9～75℃(1℃単位)
　・－9℃以下のとき「－　」と表示
　・75℃以上のとき「H　」と表示
　・センサーエラーのとき「＿＿」と表示
●制御ヒーター数：最大2系統
　※標準付属のヒーターユニットは1系統分です。
　※温度設定は両系統共に同じになります。
　※設定温度より約5℃低い値まで接近するとヒーターのON/OFFがPWM制御になります。

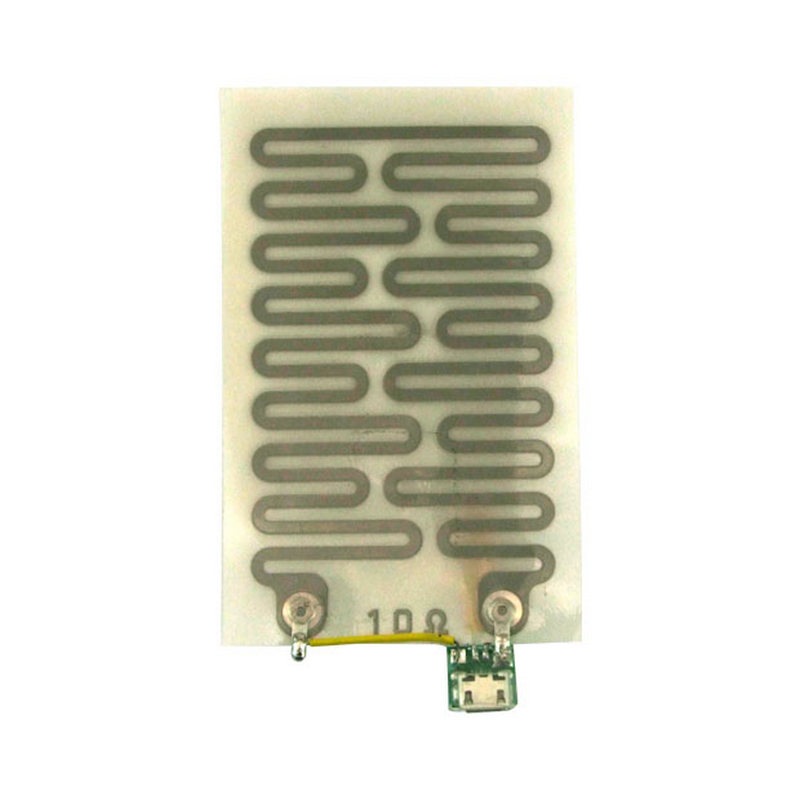

●ヒーター抵抗値：約10Ω
●温度センサー：フィルム型サーミスタ

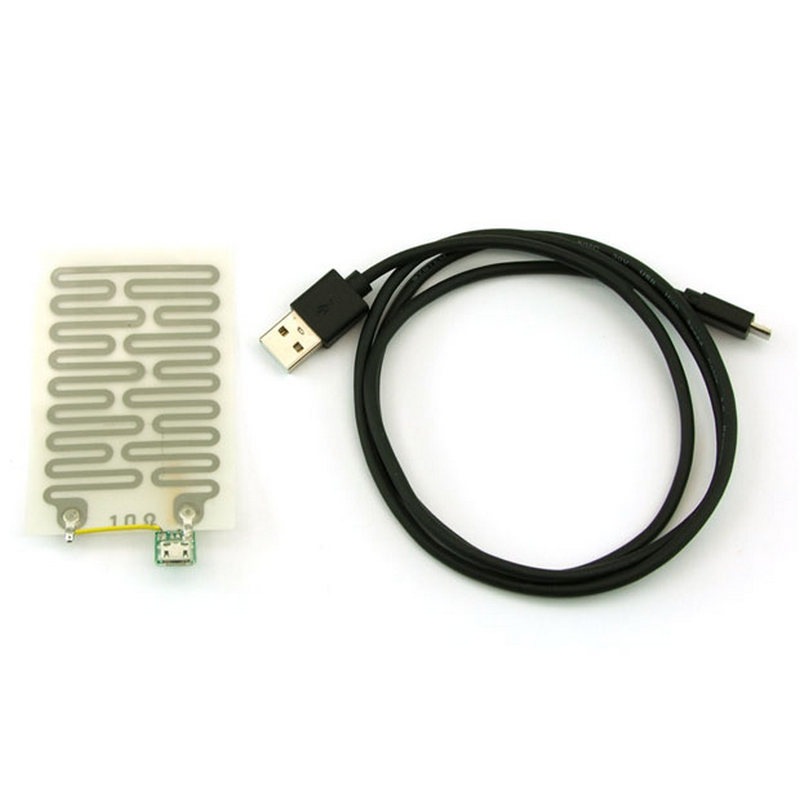

●ヒーターユニット部 コネクタ：マイクロUSB B端子 － USB A
●ヒーターユニット部 付属ケーブル長：1m>

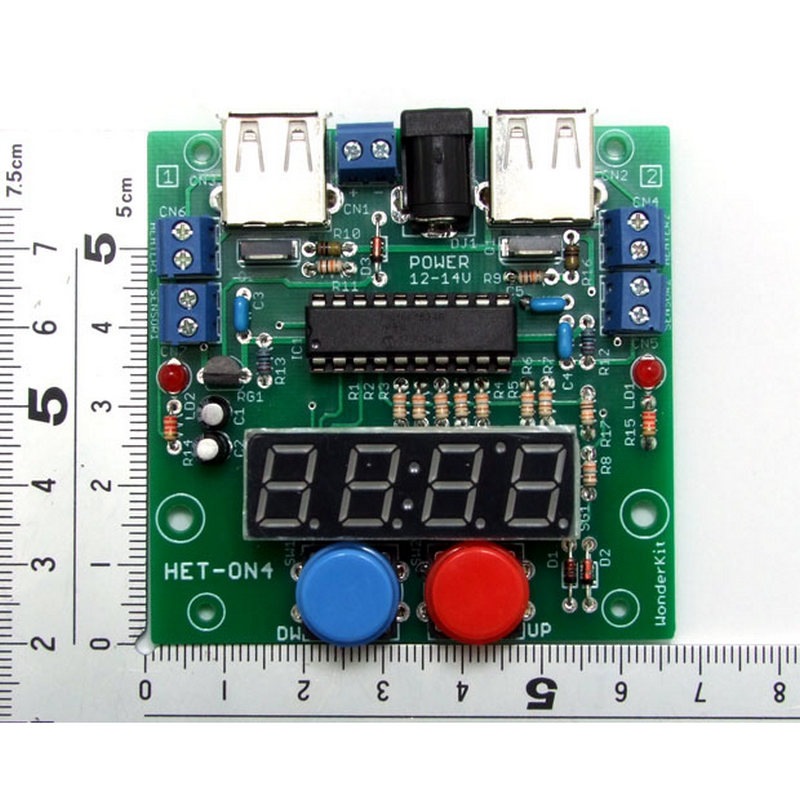

●基板サイズ：W66×D64.8×H15.5 mm
